    • 富瑞德光学测量仪在小孔直径测量中的应用

      2017-10-26 15:49:03

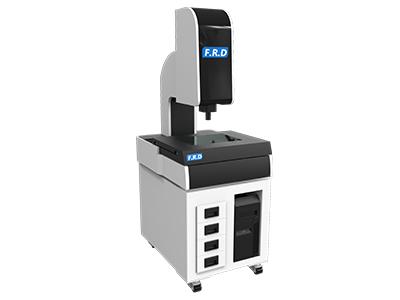

      富瑞德光学影像测量仪,是通过光学引导、具有探针和激光扫描多维测量功能尺寸测量仪器,利用软件进行编程测量,通过光学镜头对被测工件进行工件定位,采用其探针测量工件,建立工件坐标系,根据工件的坐标来确定其被测高度,按被测工件的指定高度自动测量其内径,得到相应高度的内径尺寸。

      澳新国际




      光学测量仪测量方法
      (1) 首先把被测工件端面基准放到平台上进行研磨,去掉基准端面的毛刺,然后再用绸布把被测孔的表面处理一下,去掉被测孔上的细小毛刺,以便测量。
      (2) 把被测工件放在平台上进行合温。
      (3) 明确工件的基准面,确定工件的装夹方式,选择适当的探针。
      (4) 根据确定工件的加工方式,一次装夹工件。
      (5) 进入软件,校验所选择的探针。
      (6) 根据被测工件的特点,利用光学镜头对工件进行工件定位。
      (7 ) 根据图纸上标明的工件加工基准,建立工件的零件坐标系。
      (8 ) 测量所有的要求特征。
      (9 ) 构造两点距离来求内径直径定点高度上的尺寸。
      (10) 输出报告。


      光学测量仪测量误差分析
      光学测量仪测量误差的主要来源有以下四点:
      (1 ) 环境测量温度,温度是影响测量机精度的最大因素。
      (2 ) 零件与测量机是否等温测量。
      (3 ) 测量机本身的不确定度。
      (4 ) 被测零件的形状误差及基准的正确选择。



      计量工作是一门基础技术工作,它带来的经济效益完全由最终产品的效益来间接体现。利用光学测量仪测量10mm 以下定点高度的高精度小孔直径,为新产品试制和新产品测绘提供了可靠的数据依据,社会效益显著。
